Red Hat Cluster: GNBD, CLVM and GFS・その8・Congaからの設定

前回『Red Hat Cluster: GNBD, CLVM and GFS・その7・GFS2の設定』までで、一通りの手順を説明したが、これはコマンドラインからの設定だった。これをConga (Luci & Ricci)から設定する。

まず、CongaはGNBDを理解しないことに注意しよう。例えば、あるマシンをGNBDサーバ・クライアントを設定できない。従って、GNBDサーバ・クライアントの設定は、『Red Hat Cluster: GNBD, CLVM and GFS・その5・GNBDの設定』の通り行う必要がある。
また、GNBDクライアントにインポートされているGNBDデバイスをディスクとして認識しない(少なくともCentOS 5.1の現バージョンでは)。従って、CongaからGNBDによりインポートしたブロックデバイスを物理ボリューム(physical volume, PV)として設定できない。Conga上での作業を始める前に、『Red Hat Cluster: GNBD, CLVM and GFS・その6・CLVMの設定』に従って、当該ブロックデバイスをPVとして設定する必要がある。

では、実際に作業してみよう。既に、fs1をGNBDサーバ、dc[123]をGNBDクライアントとして設定済みとする。『Red Hat Cluster: CentOS 5.1上でRHCSを使ってみる・その6・クラスタcDom0sの生成』に従い、Luci管理画面にログインした後、[storage」タブを選択する。
GNBDクライアントdc1.xenclusterを選択する。
GNBDでインポートされたデバイス、/dev/gnbd0が認識されていないことに注意。念のため、[Reprobe Storage]を押下し、再確認させる。「Probing Storage」画面が表示された後、元の画面に戻る。
再確認させても/dev/gnbd0が認識されていない。
ここで、/dev/gnbd0をコマンドラインからPVとして設定する。この作業は、dc[123]の内のいずれから行う。
[root@dc1 ~]# pvcreate /dev/gnbd0
Physical volume "/dev/gnbd0" successfully created
[root@dc1 ~]#

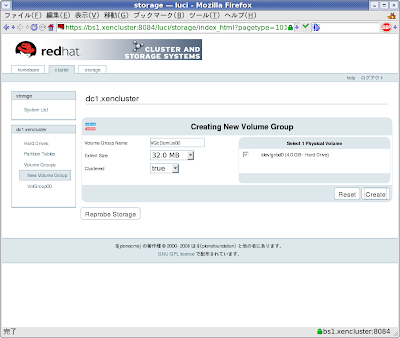

再びLicciの画面に戻り、[storage]タブ→[dc1.xencluster]→[Volume Groups]→[New Volume Group]を選択する。[Select 1 Physical Volume]の欄に、/dev/gnbd0が現れているのが解る。

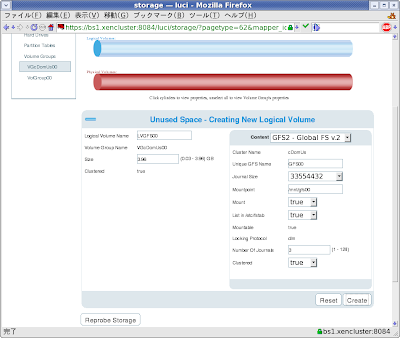

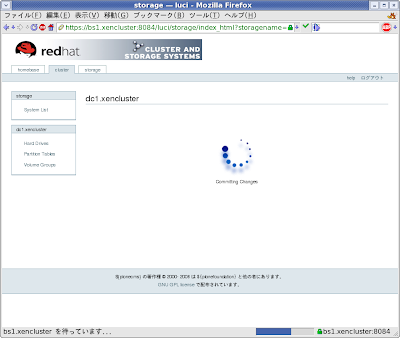

この画面に対して、[Volume Group Name]にVGcDomUs00を入力、[Extent Size]に32MB、[Clustered]にtrueを選択し、[Select 1 Physical Volume]の欄で/dev/gnbd0をチェックした後、[Create]ボタンを押下する。確認のダイアログが表示される。[OK]ボタンを押下する。進行状況を表示する画面の後、VGcDomUs00の画面が表示される。この画面の下の[New Volume Group]ボタンを押下し、新規ボリュームグループLVGFS00を作成する。この画面に対して、[Logical Volume Name]にLVGFS00を入力、[Conent]にGlobal FS v.2を選択、[Unique GFS Name]にGFS00、[Mountpoint]に/mnt/gfs00を入力、[Mount]および[List in /etc/fstab]を共にtrueを選択、[Number Of Journals]に3を入力後、[Create]ボタンを押下する。確認のダイアログが表示される。[OK]ボタンを押下すると、進行状況表示に続き、元の画面が表示される。この途中で、dc1のコンソールには、次のようなエラーが表示される。
Traceback (most recent call last):
File "/usr/lib/python2.4/site-packages/setroubleshoot/analyze.py", line 370, in auto_save_callback
self.save()
File "/usr/lib/python2.4/site-packages/setroubleshoot/analyze.py", line 351, in save
self.sigs.write_xml('sigs', self.filepath)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 570, in write_xml
f.write(self.get_xml_text_doc(obj_name))
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 529, in get_xml_text_doc
doc = self.get_xml_doc(obj_name)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 524, in get_xml_doc
root = self.get_xml_nodes(doc, obj_name)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 599, in get_xml_nodes
list.addChild(item.get_xml_nodes(doc, item_name))
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 625, in get_xml_nodes
root.newChild(None, name, value)
File "/usr/lib/python2.4/site-packages/libxml2.py", line 3217, in newChild
ret = libxml2mod.xmlNewChild(self._o, ns__o, name, content)
TypeError: xmlNewChild() argument 4 must be string without null bytes or None, not str
設定は正しく行われているようだ。
[root@dc1 ~]# lvs
LV       VG         Attr   LSize   Origin Snap%  Move Log Copy%
LVGFS00  VGcDomUs00 -wi-ao   3.94G
LogVol00 VolGroup00 -wi-ao   3.34G
LogVol01 VolGroup00 -wi-ao 544.00M
[root@dc1 ~]# vgs
VG         #PV #LV #SN Attr   VSize VFree
VGcDomUs00   1   1   0 wz--nc 3.97G 32.00M
VolGroup00   1   2   0 wz--n- 3.88G     0
[root@dc1 ~]# pvs
PV         VG         Fmt  Attr PSize PFree
/dev/gnbd0 VGcDomUs00 lvm2 a-   3.97G 32.00M
/dev/xvda2 VolGroup00 lvm2 a-   3.88G     0
[root@dc1 ~]# mount
/dev/mapper/VolGroup00-LogVol00 on / type ext3 (rw)
proc on /proc type proc (rw)
sysfs on /sys type sysfs (rw)
devpts on /dev/pts type devpts (rw,gid=5,mode=620)
/dev/xvda1 on /boot type ext3 (rw)
tmpfs on /dev/shm type tmpfs (rw)
none on /proc/sys/fs/binfmt_misc type binfmt_misc (rw)
sunrpc on /var/lib/nfs/rpc_pipefs type rpc_pipefs (rw)
none on /sys/kernel/config type configfs (rw)
/dev/mapper/VGcDomUs00-LVGFS00 on /mnt/gfs00 type gfs2 (rw,hostdata=jid=0:id=196611:first=1)
[root@dc1 ~]# cat /etc/fstab
/dev/VolGroup00/LogVol00 /                       ext3    defaults        1 1
LABEL=/boot             /boot                   ext3    defaults        1 2
tmpfs                   /dev/shm                tmpfs   defaults        0 0
devpts                  /dev/pts                devpts  gid=5,mode=620  0 0
sysfs                   /sys                    sysfs   defaults        0 0
proc                    /proc                   proc    defaults        0 0
/dev/VolGroup00/LogVol01 swap                    swap    defaults        0 0
/dev/VGcDomUs00/LVGFS00 /mnt/gfs00 gfs2 defaults 0 0
[root@dc1 ~]#
このとき、他のノード上からも、LVGFS00やVGcDomUs00を確認できる。
[root@dc2 ~]# lvs
LV       VG         Attr   LSize   Origin Snap%  Move Log Copy%
LVGFS00  VGcDomUs00 -wi-a-   3.94G
LogVol00 VolGroup00 -wi-ao   3.34G
LogVol01 VolGroup00 -wi-ao 544.00M
[root@dc2 ~]# vgs
VG         #PV #LV #SN Attr   VSize VFree
VGcDomUs00   1   1   0 wz--nc 3.97G 32.00M
VolGroup00   1   2   0 wz--n- 3.88G     0
[root@dc2 ~]# pvs
PV         VG         Fmt  Attr PSize PFree
/dev/gnbd0 VGcDomUs00 lvm2 a-   3.97G 32.00M
/dev/xvda2 VolGroup00 lvm2 a-   3.88G     0
[root@dc2 ~]#
ただし、マウントされていないので、LVGFS00のoフラグが立っていないことに注意。
続いて、残りのノードdc[23]に対して、LVGFS00をマウントするよう設定する。Luci管理画面から、[storage]タブを選び、残りのノードを選択する。このとき、上の様にVGcDomUs00が表示されない場合があるかもしれない。その場合は、[Reprobe Storage]ボタンを押下して、認識させる。

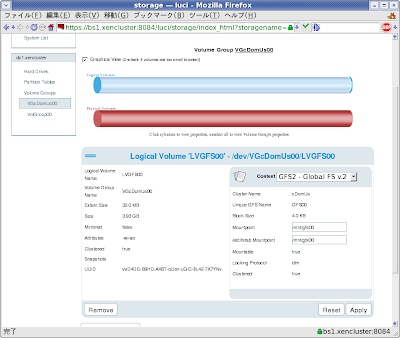

[VGcDomUs00]→[Logical Volumes]→[LVGFS00]を選択する。
[Mountpoint]および[/etcfstab Mountpoint]に共に/mnt/gfs00を入力し、[Apply]ボタンを押下する。確認のダイアログが表示される。[OK]ボタンを押下すると、進行状況が表示された後、VGcDomUs00の画面が表示される。このときも、dc1のときと同様の「Tracebak…」というメッセージが表示されるが、正しく設定されているようだ。
[root@dc2 ~]# lvs
LV       VG         Attr   LSize   Origin Snap%  Move Log Copy%
LVGFS00  VGcDomUs00 -wi-ao   3.94G
LogVol00 VolGroup00 -wi-ao   3.34G
LogVol01 VolGroup00 -wi-ao 544.00M
[root@dc2 ~]# vgs
VG         #PV #LV #SN Attr   VSize VFree
VGcDomUs00   1   1   0 wz--nc 3.97G 32.00M
VolGroup00   1   2   0 wz--n- 3.88G     0
[root@dc2 ~]# pvs
PV         VG         Fmt  Attr PSize PFree
/dev/gnbd0 VGcDomUs00 lvm2 a-   3.97G 32.00M
/dev/xvda2 VolGroup00 lvm2 a-   3.88G     0
[root@dc2 ~]# mount
/dev/mapper/VolGroup00-LogVol00 on / type ext3 (rw)
proc on /proc type proc (rw)
sysfs on /sys type sysfs (rw)
devpts on /dev/pts type devpts (rw,gid=5,mode=620)
/dev/xvda1 on /boot type ext3 (rw)
tmpfs on /dev/shm type tmpfs (rw)
none on /proc/sys/fs/binfmt_misc type binfmt_misc (rw)
sunrpc on /var/lib/nfs/rpc_pipefs type rpc_pipefs (rw)
none on /sys/kernel/config type configfs (rw)
/dev/mapper/VGcDomUs00-LVGFS00 on /mnt/gfs00 type gfs2 (rw,hostdata=jid=1:id=196611:first=0)
[root@dc2 ~]#
マウントされたため、LVGFS00のoフラグが立ったことに注意。
