2008/03/31

RHCS: iSCSI, DM-MP, CLVM and GFS・その8・Congaでの設定

今までの設定を、できるだけConga (Luci & Ricci)を使って行う方法を紹介する。
Congaは、Device-Mapper Multipath (DM-MP)を理解しないことに注意。これは、GNBDを理解しないのと似ている(『Red Hat Cluster: GNBD, CLVM and GFS・その8・Congaからの設定』参照)。つまり、CongaからDM-MPを設定できないし、Congaは/etc/mapper/mpath0等のDM-MPデバイスをディスクとして認識しない。従って、CongaでDM-MPデバイスをGFS2としてフォーマットするのに先立って、論理ボリュームマネージャ(logical volume manager, LVM)で物理ボリューム(physical volume, PV)およびボリュームグループ(volume group, VG)を設定しなければならない。
実際、『その6・CLVMの設定』の『PVの作成』までを実行した状態で、Luciの設定画面から[strage]タブ→ [System List]からcDomUsのメンバ(この場合はdc1.xencluster)を選ぶと、
の様に、iSCSIで作成されたデバイス/dev/sd[ab]はディスクとして認識されるが、DM-MPデバイス/dev/mapper/mpath0やPVは認識されない。

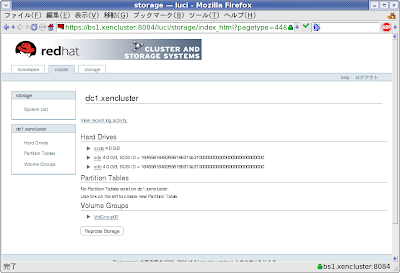

この状態から、『その6・CLVMの設定』の『VGの作成』を実行し、再び上の画面の[Reprobe Storage]ボタンを押すか、他のノードの画面を表示させると、
の様に、VG VGcDomUsが認識される。
ここで、[VGcDomUs00] → [Volume Group Properties:]と展開していくと、次の画面が表示される。
[New Logical Volume]ボタンを押下する。
スクロールダウンする。
ここで、以下の通り入力する。
  • [Logical Volume Name]: LVGFS00
  • [Content]: GFS2 - Global FS v.2
  • [Unique GFS Name]: GFS00
  • [Mountpoint]: /mnt/gfs00
  • [Mount]: true
  • [List in /etc/fstab]: true
入力後、[Create]ボタンを押下する。
確認を求めるダイアログが表示される。[OK]ボタンを押下する。
新しい論理ボリューム(logical volume, LV)、LVGFS00が作成され、GFS2でフォーマットされ、/mnt/gfs00にマウントされている。
このとき、設定を行ったノードのコンソール画面には、以下のようなエラーが表示される。
Traceback (most recent call last):
File "/usr/lib/python2.4/site-packages/setroubleshoot/analyze.py", line 370, in auto_save_callback
self.save()
File "/usr/lib/python2.4/site-packages/setroubleshoot/analyze.py", line 351, in save
self.sigs.write_xml('sigs', self.filepath)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 570, in write_xml
f.write(self.get_xml_text_doc(obj_name))
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 529, in get_xml_text_doc
doc = self.get_xml_doc(obj_name)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 524, in get_xml_doc
root = self.get_xml_nodes(doc, obj_name)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 599, in get_xml_nodes
list.addChild(item.get_xml_nodes(doc, item_name))
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 625, in get_xml_nodes
root.newChild(None, name, value)
File "/usr/lib/python2.4/site-packages/libxml2.py", line 3217, in newChild
ret = libxml2mod.xmlNewChild(self._o, ns__o, name, content)
TypeError: xmlNewChild() argument 4 must be string without null bytes or None, not str
これは、『Red Hat Cluster: GNBD, CLVM and GFS・その8・Congaからの設定』と同じ。以下の通り、設定自体は正しく行われているので、無視する。
[root@dc1 lvm]# mount
/dev/mapper/VolGroup00-LogVol00 on / type ext3 (rw)
proc on /proc type proc (rw)
sysfs on /sys type sysfs (rw)
devpts on /dev/pts type devpts (rw,gid=5,mode=620)
/dev/xvda1 on /boot type ext3 (rw)
tmpfs on /dev/shm type tmpfs (rw)
none on /proc/sys/fs/binfmt_misc type binfmt_misc (rw)
sunrpc on /var/lib/nfs/rpc_pipefs type rpc_pipefs (rw)
none on /sys/kernel/config type configfs (rw)
/dev/mapper/VGcDomUs00-LVGFS00 on /mnt/gfs00 type gfs2 (rw,hostdata=jid=0:id=65539:first=1)
[root@dc1 lvm]# cat /etc/fstab
/dev/VolGroup00/LogVol00 /                       ext3    defaults        1 1
LABEL=/boot             /boot                   ext3    defaults        1 2
tmpfs                   /dev/shm                tmpfs   defaults        0 0
devpts                  /dev/pts                devpts  gid=5,mode=620  0 0
sysfs                   /sys                    sysfs   defaults        0 0
proc                    /proc                   proc    defaults        0 0
/dev/VolGroup00/LogVol01 swap                    swap    defaults        0 0
/dev/VGcDomUs00/LVGFS00 /mnt/gfs00 gfs2 defaults 0 0
[root@dc1 lvm]#
他のノードでも同様に設定する。ただし、LVの生成とGFS2のフォーマットは終わっているので、設定するのは、マウントポイントのみ。[System List] → [dc2.xencluster] → [VGcDomUs00] → [Logical Volumes:] → [LVGFS00 3.98 GB]と選択する。
ここで、
  • [Mountpoint]: /mnt/gfs00
  • [/etc/fstab Mountpoint]: /mnt/gfs00
と入力し、[Apply]ボタンを押下する。
確認を求めるダイアログが表示される。[OK]ボタンを押下する。
このとき、設定対象ノード(上の場合はdc2.xencluster)のコンソール上には、やはり以下のようなエラーが表示される。
Traceback (most recent call last):
File "/usr/lib/python2.4/site-packages/setroubleshoot/analyze.py", line 370, in auto_save_callback
self.save()
File "/usr/lib/python2.4/site-packages/setroubleshoot/analyze.py", line 351, in save
self.sigs.write_xml('sigs', self.filepath)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 570, in write_xml
f.write(self.get_xml_text_doc(obj_name))
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 529, in get_xml_text_doc
doc = self.get_xml_doc(obj_name)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 524, in get_xml_doc
root = self.get_xml_nodes(doc, obj_name)
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 599, in get_xml_nodes
list.addChild(item.get_xml_nodes(doc, item_name))
File "/usr/lib/python2.4/site-packages/setroubleshoot/signature.py", line 625, in get_xml_nodes
root.newChild(None, name, value)
File "/usr/lib/python2.4/site-packages/libxml2.py", line 3217, in newChild
ret = libxml2mod.xmlNewChild(self._o, ns__o, name, content)
TypeError: xmlNewChild() argument 4 must be string without null bytes or None, not str
ただし、以下の通り設定自体は行われているので無視する。
[root@dc2 lvm]# mount
/dev/mapper/VolGroup00-LogVol00 on / type ext3 (rw)
proc on /proc type proc (rw)
sysfs on /sys type sysfs (rw)
devpts on /dev/pts type devpts (rw,gid=5,mode=620)
/dev/xvda1 on /boot type ext3 (rw)
tmpfs on /dev/shm type tmpfs (rw)
none on /proc/sys/fs/binfmt_misc type binfmt_misc (rw)
sunrpc on /var/lib/nfs/rpc_pipefs type rpc_pipefs (rw)
none on /sys/kernel/config type configfs (rw)
/dev/mapper/VGcDomUs00-LVGFS00 on /mnt/gfs00 type gfs2 (rw,hostdata=jid=1:id=65539:first=0)
[root@dc2 lvm]# cat /etc/fstab
/dev/VolGroup00/LogVol00 /                       ext3    defaults        1 1
LABEL=/boot             /boot                   ext3    defaults        1 2
tmpfs                   /dev/shm                tmpfs   defaults        0 0
devpts                  /dev/pts                devpts  gid=5,mode=620  0 0
sysfs                   /sys                    sysfs   defaults        0 0
proc                    /proc                   proc    defaults        0 0
/dev/VolGroup00/LogVol01 swap                    swap    defaults        0 0
/dev/VGcDomUs00/LVGFS00 /mnt/gfs00 gfs2 defaults 0 0
[root@dc2 lvm]#
残りのノードに対しても、同様に設定する。
