RHCS: iSCSI, DM-MP, CLVM and GFS・その1・概要

『Red Hat Cluster: GNBD, CLVM and GFS・その10・考察と予告』で予告した通り、

1. iSCSIを用いて複数経路で共有されたストレージを
2. Device-Mapper Multipath (DM-MP)で束ね、
3. クラスタ対応の論理ボリューム(Logical Volume, LV)を構築し、
4. その上でGFS2によるファイル共有

することを検証する。使用するOSは、例のごとくCentOS 5.1。従って、その上流ディストリビューションであるRed Hat Enterprise Linux (RHEL) 5.1でも同様に作業できるはずだ。使用機材の制限と、スナップショットLVとの組合わせによるロールバックのし易さから(『XenとLVM・その3・スナップショットLVの利用』参照)、クラスタメンバは、Xen DomUで構成する。

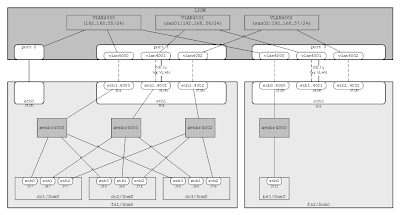

今回の検証環境は、二台のサーバ(実質的には一台)とL2SWで以下の通り構築する。

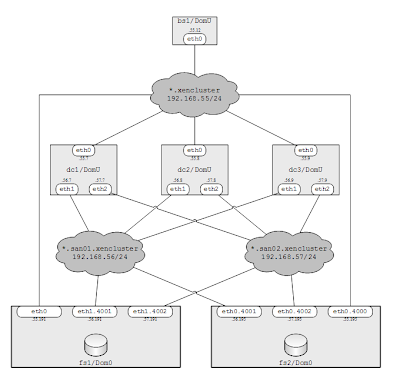

論理的には、次の環境と同等だ。
『Red Hat Cluster: CentOS 5.1上でRHCSを使ってみる・その1・概要』で解説した環境を基本としているので、そちらも併せて参照して欲しい。
ノード構成

FQDN	IP address	Cluster	Memo
fs1.xencluster	eth0: 192.168.55.191 eth1.4001: 192.168.56.191 eth1.4002: 192.168.57.191	cDom0s	a cluster node Dom0 and hosts Cluster Nodes dc1, dc2 and dc3.
fs2.xencluster	eth0.4000: 192.168.55.195 eth0.4001: 192.168.56.195 eth0.4002: 192.168.57.195	N/A	a Dom0 and hosts Luci Server bs1
dc1.xencluster	eth0: 192.168.55.7 eth1: 192.168.56.7 eth2: 192.168.57.7	cDomUs	a cluster node DomU hosted by fs1
dc2.xencluster	eth0: 192.168.55.8 eth1: 192.168.56.8 eth2: 192.168.57.8	cDomUs	a cluster node DomU hosted by fs1
dc3.xencluster	eth0: 192.168.55.9 eth1: 192.168.56.9 eth2: 192.168.57.9	cDomUs	a cluster node DomU hosted by fs1
bs1.xencluster	eth0: 192.168.55.12	N/A	a Luci server DomU hosted by fs2

クラスタ構成

• クラスタcDom0sは、ノードfs1一台で構成される。
• クラスタcDomUsは、ノードdc1、dc2およびdc3は、の三台からなる。
• 以上二つのクラスタは、Luciサーバbs1から構成・管理される。

ストレージ構成
クラスタcDomUsのメンバdc[123]は、iSCSIでfs1のストレージにアクセスする。このアクセスには、

• 192.168.56.0/24 san01.xenclusterネットワーク経由
• 192.168.57.0/24 san02.xenclusterネットワーク経由

の二経路が準備されている。


『その1・概要』
『その2・インストールとクラスタの構成』
『その3・iSCSIターゲットの設定』
『その4・iSCSIイニシエータの設定』
『その5・Device-Mapper Multipathの設定』
『その6・CLVMの設定』
『その7・GFS2の設定』
『その8・Congaでの設定』
『その9・考察』
